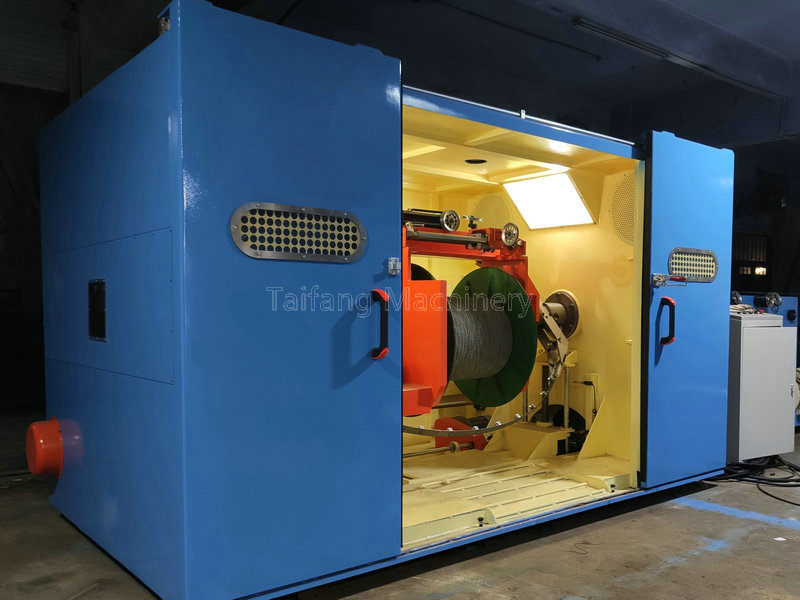

Ф1250型高速绞线机+放线架

TF-Ф1250型PLC电脑式高速双绞成缆机

设备配置及技术规范

一、用途:

   主要用于PVC、PE芯线，电源线，计算机线等被覆线的绞合及填充，同时还适应裸绞线、钢丝、镀锡线、铜包铝、漆包线、合金线绞线用。

二、主要技术参数:

1．卷取轴尺寸:  Φ1250mm。

2．供线轴尺寸:  Φ500-630mm。

3．供 线 架  ： 主动张力放线机。

4．适用线径  ： 铜线或硬导体Φ0.45-2.7mm。钢丝：Φ0.2-1.5mm。

5．绞合线径  ： 铜线或硬导体Φ8.5mm。钢丝：Φ0.6-5.0mm。

6．绞    距  ： 绞距适合范围30-200mm，自动绞距，绞距电脑任意设定。

7．主体转速  ：  绞弓和导轮采用特殊合金材料制作,具有强度高,质量轻之特点,使之能高速旋转Mar800rpm。

8．刹 车 器  ： 采用电磁刹车，再通过马达自整定刹车功能。可根据转速的高低刹车系统能够自动调节刹车力度的大小。

9．排线方式  ： 光杆轴承式排线器，排幅排距可调，同步皮带传动。

10．绞    向  ： S/Z向可自由选定。

三、设备组成部份：

1．主动张力放线机19头。

2．眼模集合架一台。

3．绞线机主机一台。

4．PLC电脑控制系统一组。
