换位导线生产线

换位导线生产线-设备技术参数

一、单根线：

材料：铜(软态:CPR1;CPR2;CPR3)

绝缘：缩醛120级、缩醛+自粘120级、聚脂亚胺+聚酰亚胺200级

厚度：1.1-3.15mm

宽度：3 12.5mm

淘金规格/厚度：3:1-8:1     　

硬度等级：60-260N/mm²

漆膜厚度：0.08-0.18mm

薄膜饶包：NOMEX纸180级

二、换位导线

根数：5-83   　

淘金高度：5.5-75mm

宽度：7-26mm

中心衬纸：0.1-0.3mm

淘金换位节距：50-200mm

淘金高度与宽度比：1:5-6:1

速度(节距数/分)：100 　

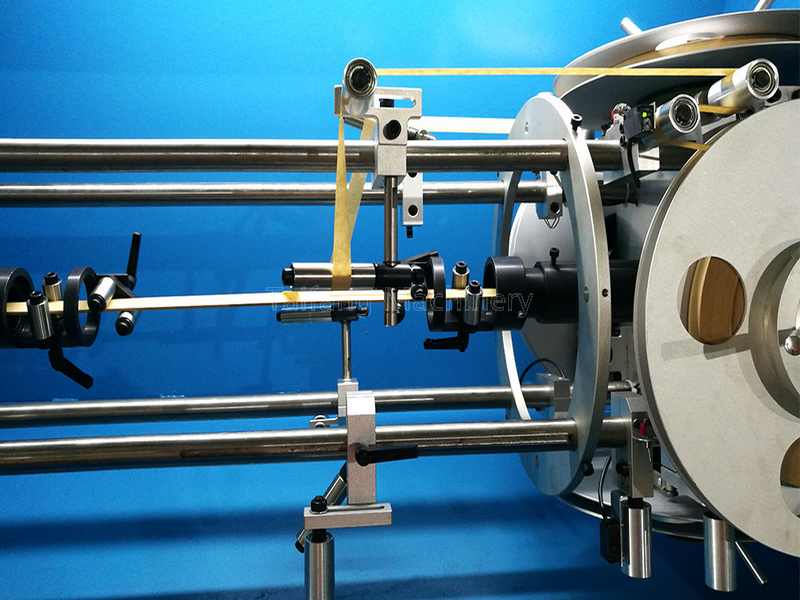

三、绕包组

卧式绕包组：每个绕包组8盘纸,换位导线最大尺寸80*30mm

纸盘外径：500mm

纸盘孔径：75mm

淘金纸盘宽度：13-40mm

纸带厚度：0.075-1.15mm

最大绕包转速：500r/min

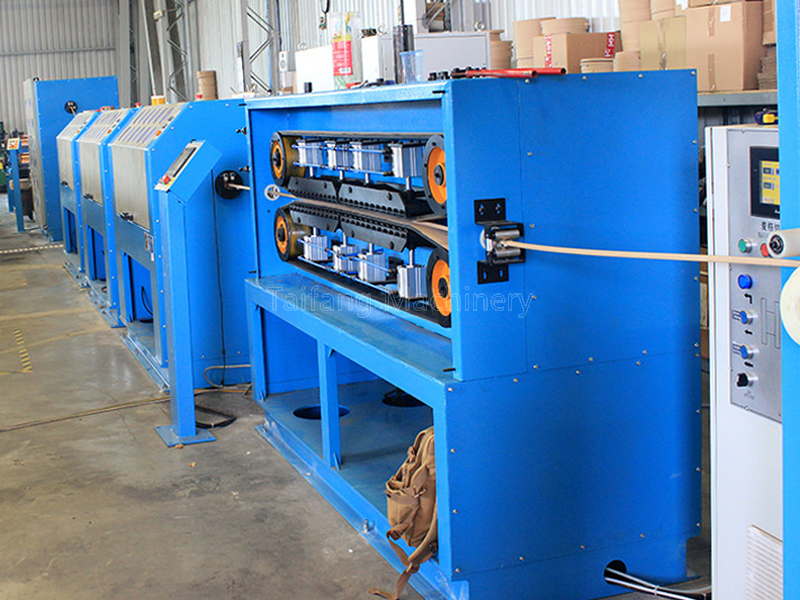

四、牵引

翻转角度：90℃

最大牵引力：30KN

淘金皮带的有效长度：1500mm

淘金最大出线速度：16m/min

五、龙门收线

淘金线盘直径：1000-2200mm

淘金适用线盘宽度：750-1700mm

淘金适用电磁线规格：5-40mm

淘金适用线盘重量：10000kg

收线速度：小于15m/min

排线精度：设定节距的1-2%
